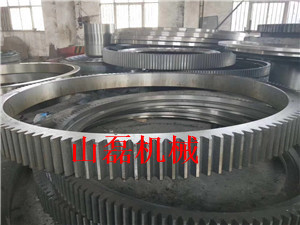

(1)球磨机大齿轮与筒体二者相配合的法兰端面要紧密贴合，间隙不得大于0.15mm，两个半齿轮对接法兰处亦要紧密贴合，间隙不得大于0.1mm，接口处的齿距误差不得超过0.005M(M为模数)。
(2)盘磨检查，大齿轮的径向跳动不大于节圆直径的0.25/1000mm；端面跳动不大于它圆直径的0.35/1000mm。
安装球磨机小齿轮的技术要求
(1)小齿轮轴的轴线血平行于球磨机轴线，小齿轮轴的水平度为0.04mm/m，标高差不大于正负1mm。
(2)大小齿轮轮副的齿侧间隙，在*距从1250-4000mm范围内齿侧间隙为0.85-2.45mm。
(3)大小齿轮副啮合着色，检查其接触斑点：沿齿高不少于40%；沿齿长不少于70％，且在齿宽的中部。
(4)小齿轮轴与减速机轴的同轴度为o．2mm。
(5)减速机输入轴与电机轴、辅助减速机输出轴的同轴度为0.2mm；辅助减速机输入轴与辅助电机轴的同轴度为0.2mm。河南山磊机械设备有限公司颚式破碎机、对辊式破碎机、锤式破碎机、移动破碎机、对辊机辊皮、齿辊破碎机齿板、碎煤机设备、复合破碎机、双辊制砂机、齿双辊制砂机、斗式提升机、振动筛、移动破石机、橡胶八孔垫、煤炭破碎机、碎石机耐磨锤头、锤头、板锤、衬板、颚式破碎机配件、反击式破碎机配件、锤式破碎机配件、对辊式破碎机配件、球磨机配件、圆锥式破碎机配件、球磨机配件、烘干机配件、移动破碎机、立轴制砂机、轮式洗砂机、斗式提升机的诚信、实力和产品质量。河南山磊机械设备有限公司 咨询电话13783484993
